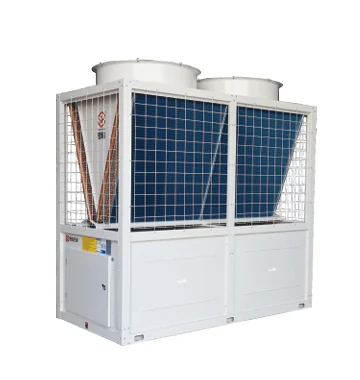

模块式风冷热泵空调机组

经典高效型模块式风冷冷水（热泵）机组采用经典 V 型翅片结构，涡旋式压缩机、电子膨胀阀、水侧换热器、四通换向阀等核心部件均选用知名品牌产品，兼顾高效、安全、稳定与经济性。

机组为模块化设计，支持不同型号任意组合，最多 16 个模块并联运行（制冷量最大 2160kW、制热量最大 2320kW），可广泛用于商场、酒店、医院、写字楼、学校、餐厅、影院、工厂等各类建筑。

技术参数规格

· 名义制冷量：135 kW／模块（1~16 台并联：135~2160 kW）

· 名义制冷：总输入功率 40.5 kW，性能系数 COP 3.33 W/W

· 名义制热量：145 kW／模块（1~16 台并联：145~2320 kW）

· 名义制热：总输入功率 40.8 kW，性能系数 3.55 W/W

· 电源：380V/3N~/50Hz；最大运转电流 112A

· 压缩机：全封闭涡旋式 2 台（径向/轴向双向柔性，抗液击；内置 ASTP 保护模块与排气单向阀）

· 节流部件：电子膨胀阀（500 级精准调节 + PID 控制）

· 制冷剂：R410A

· 空气侧换热器：铜管铝翅片（内螺纹紫铜管 + 亲水波纹铝箔），经典 V 型结构

· 散热风扇：防水、耐候、低噪音高效轴流风机 2 台，电机防护等级 IP55

· 水侧换热器：钎焊板式换热器（SUS316 不锈钢，标配承压 1.6MPa）或高效壳管式换热器（耐脏耐冻耐振、对水质要求低）

· 水侧额定流量：23.2 m³/h；水侧阻力 45 kPa（板式）/ 50 kPa（壳管式）；接管 DN65（螺纹 R2-1/2"）

· 外形尺寸（长×宽×高）：2200×1100×2200 mm；设备净重 780 kg（板式）/ 830 kg（壳管式）

· 制冷运转：环境温度 5~45℃（全年型 -5~45℃），出水温度 5~15℃

· 制热运转：环境温度 -15~35℃，出水温度 35~50℃；低温热泵型（EVI 喷气增焓）可到 -25~35℃、最高出水 55℃

· 低温热泵型单模块：制冷量 135/150 kW、制热量 143/160 kW，最大运转电流 103/117A

· 另有单冷型可选：制冷量 135 kW，COP 3.46，全年型运转范围 -15~45℃

· 控制与联网：单个控制系统可控制 16 台机组，可选配 RS485 通讯接口、内置 Modbus 协议实现联网群控

产品特性

· 高效稳定涡旋压缩机：知名品牌全密闭涡旋式压缩机，径向、轴向双向柔性设计增强抗液击能力，可变容积比技术提升部分负荷下的性能系数

· 经典 V 型翅片式换热器：高效内螺纹紫铜管 + 耐腐蚀亲水波纹铝箔，同体积下换热面积大幅增加；各回路制冷剂分配与气流布局相匹配，后期维护检修方便

· 真空钎焊板式换热器：换热系数极高，真正意义的双系统设计；SUS316 不锈钢 + 真空钎焊工艺抗腐蚀性强；标配水侧承压 1.6MPa，可适应超高楼层水系统承压要求

· 新型高效壳管式换热器：耐脏、耐堵、耐冻、耐振、对水质要求低；内置分配器使制冷剂均匀分配到各换热管；螺旋折流板 + 独特锁扣让水侧流道无死区，降低冻结风险

· 高精度电子膨胀阀：知名品牌 500 级精准调节，配合 PID 控制逻辑响应迅速，自适应多变环境，彻底解决制冷剂系统振荡问题，水温波动小

· 轴流风机防护到位：风机顶板、电机支架、防护网罩均表面静电喷涂，耐腐蚀性高；IP55 防护等级电机，大风大雨等恶劣气候下仍能安全稳定运转

· 智能控制：微电脑控制系统 + 大屏幕液晶显示控制器，使用简单快捷；单个控制系统可控制多达 16 台机组、动态监控每台运行情况，可选配 RS485 接口、内置 Modbus 协议实现联网群控

· 控制功能齐全：制冷/制热模式切换、进/出水温度与防冻除霜参数设置、自动及手动除霜、一星期定时开关机、故障自动诊断、1000 米以内开关机控制、冷冻水泵启停与保护反馈、辅助电加热控制、压缩机平均磨损及模块分时启动、断电记忆、历史故障查询、水系统及末端二通阀联锁控制

· 智能化运维监控平台：利用物联网技术结合智能网关，具备数据采集、提前预警（比对运维数据库、提前预防故障）、实时通知（网页端、手机、短信、邮件）

· 完善保护：具备高压过高、低压过低、电源异常、压缩机频繁启停、过电流、排气温度异常、过载、传感器故障、制冷防冻、冬季水系统防冻、水流不足、环境温度等十几项保护，故障实时报警

· 可靠品质：样机经国家级实验室长期测试（耐腐蚀、疲劳、频繁启停等），每台机组出厂前 100% 在线测试

· 模块化设计：支持不同型号模块任意组合，最多 16 个模块并联；采用环保制冷剂 R410A，机组可安装于屋顶，排水配管方便、便于分期扩容

应用范围

· 商场、酒店、医院、写字楼、学校、餐厅、影院、工厂等各类建筑的中央空调冷热源

· 医院、酒店、商场、学校、工厂、体育馆等大空间场所的制冷与供暖

· 冬季需要供暖的地区和项目（低温热泵型采用 EVI 喷气增焓技术，制热运转范围 -25~35℃、最高出水 55℃，可满足全国绝大部分地区冬季供暖需求）

· 安装位置受限或需分期扩容的项目：模块化组合、可安装于屋顶等干净通风良好的场所
