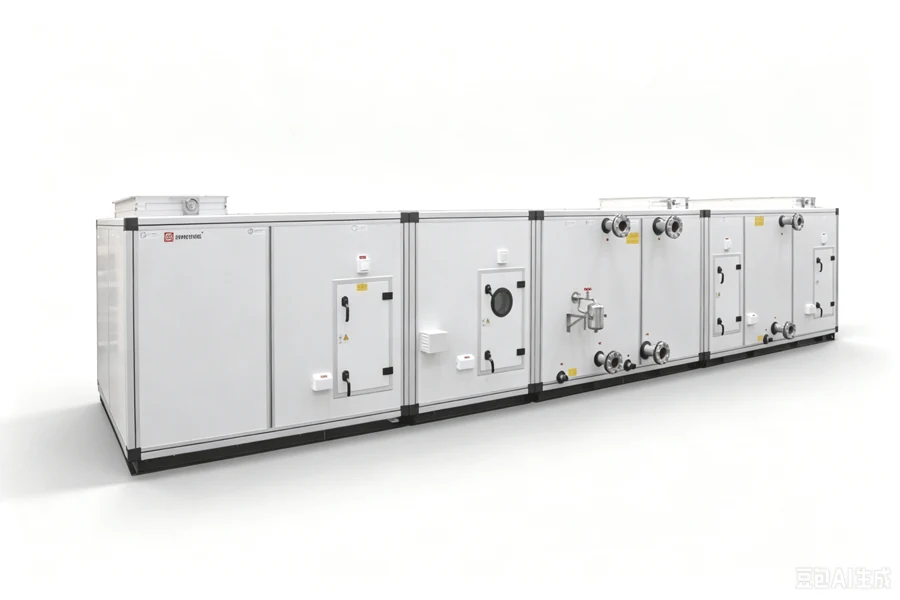

组合式恒温恒湿净化空调风柜

组合式恒温恒湿净化空调风柜是按功能段自由组合的空气处理机组，采用 100mm 模数化铝合金框架与无冷桥箱体，箱体内表面光滑平整、不易积灰滋菌，适用于有净化要求且需要控制温湿度的场所。

机组可按需组合混合、过滤、表冷（冷却除湿）、加热、加湿、风机、均流、消声、亚高效过滤等功能段，对温度、湿度与洁净度进行综合控制。

技术参数规格

· 【恒温恒湿必要功能段·工艺型】混合段 + 板式过滤器 + 表冷（挡水）段 + 加热段 + 加湿段 + 风机段 —— 配备基本制冷盘管、加热器、加湿器，可进行热湿处理，适用于工艺性要求较高及有一定温湿度精度要求的场所

· 【净化 + 恒温恒湿·净化型】混合段 + 板式过滤器 + 表冷（挡水）段 + 加热段 + 加湿段 + 风机段 + 均流段 + 中效过滤段 + 出风段 —— 带初、中效过滤，适用于有净化要求且需温湿度控制的场所

· 【高净化 + 恒温恒湿 + 低噪声】混合段 + 初中效过滤段 + 表冷（挡水）段 + 加热段 + 加湿段 + 风机段 + 均流段 + 消声段 + 中间段 + 亚高效过滤段 + 出风段 —— 适用于有较高净化要求且需温湿度、噪声控制的场所

· 【空间受限方案】上层：出风段 + 中效过滤段 + 中间段；下层：混合段 + 板式过滤器 + 表冷（挡水）段 + 加热段 + 加湿段 + 风机段 —— 适用于安装空间受限制、对温湿度及洁净度均有要求的场所

· 主要功能段清单：混合段、新/回/排风段、板式初效段、袋式初/中效段、表冷（挡水）段、湿膜加湿段、热水加热段、蒸汽加热段、电加热段（需与风机连锁控制）、干蒸汽/电极加湿段、高压喷雾/微雾加湿段、风机段、均流段（一般设于风机段之后）、消声段、中间段（可作检修段）、送/出风段、板式热回收段、转轮热回收段（前后需留检修空间）

· 功能段阻力参考（Pa）：混合段 20、新/回/排风段 20、均流段 20；表冷器 2 排 40 / 4 排 80 / 6 排 120 / 8 排 160；挡水器 60；热水加热段 1 排 20 / 2 排 40 / 4 排 70；蒸汽加热段 1 排 20 / 2 排 40；湿膜加湿器 60mm 25 / 100mm 30 / 150mm 45 / 200mm 60；消声器段 30

· 风量与盘管：名义风量 1500~20000 m³/h；表冷盘管 2 / 4 / 6 / 8 排可选（无缝紫铜管 + 纯铝翅片，经 12MPa 水压胀管，铝翅片标准片距 2.5mm，也可提供其它片距）

· 加热与加湿：热水加热段 1~4 排（热水进 60℃ / 出 50℃），另有蒸汽加热段、电加热段可选；加湿可选湿膜加湿（60/100/150/200mm）、干蒸汽加湿、电极加湿、高压喷雾/微雾加湿

· 过滤段：初效 G3、G4（板式或袋式，板式可选铝框型或纸质型）；中效袋式 F5、F6、F7、F8（新型复合人工纤维，阻力小、容尘量大、内置固定式）；（亚）高效采用超细玻璃纤维，低阻高效，过滤效率按客户要求配置

· 净化与消毒可选配：紫外线杀菌灯（辐照剂量 6000~7000 μW·s/cm²）、臭氧发生器、高压静电电子除尘器（PM2.5 单次通过 ≥99.5%、杀菌效率 ≥94.69%、装置阻力 30Pa）、活性炭化学过滤器（去除异味、氨、二氧化硫、VOC 等）

· 箱体与面板：铝合金框架 + 无冷桥概念设计，模数 100mm（与标准滤网尺寸对应）；面板为双层三明治夹心结构，标准配置内、外层彩钢板，内部聚氨酯现场发泡，发泡密度 48kg/m³，厚度 25/35/50mm 三种可选；骨架与面板之间采用双层密封材料 + 专用夹板固定，正压/负压条件下密封良好

· 风机与传动：DIDW 双进风双宽度高效低噪离心风机，动平衡精度 G4.0，风机整组置于减震支架上并经高强度阻燃挠性接头与箱体连接；标准采用 V 型皮带传动 + Taper Lock 紧箍套衬套皮带轮及进口窄 V 带；电机为三相鼠笼式交流电机，IP55 防护等级、F 级绝缘

· 结构形式：箱体可分段运输，特大型箱段可散件出厂、现场组装；底架设有叉车两用装置，模块式设计使零配件互换性强、现场组装方便

产品特性

· 功能段自由组合：可按工艺要求自由组合混合、过滤、表冷（冷却除湿）、加热、加湿、风机、均流、消声、热回收、亚高效过滤等功能段，同时控制温度、湿度与洁净度；恒温恒湿必要功能段与常用组合形式见「技术参数规格」

· 净化友好的箱体：箱体采用铝合金框架及无冷桥概念设计，骨架与双层面板通过专用夹板安装组合而成，箱体内表面光滑平整、不易积灰滋菌，有利于提高处理空气的品质，适用于具有净化要求的使用场合；机组模数为 100mm，与标准滤网尺寸对应，可最大限度利用机组内部空间

· 无冷桥面板：面板采用无冷桥设计、双层三明治夹心结构，标准配置内、外层彩钢板，可有效防止冷量传递；面板内部采用聚氨酯现场发泡材料，发泡密度为 48kg/m³；面板厚度有 25mm、35mm、50mm 三种可供选择

· 密封性好：骨架与面板之间采用双层密封材料进行密封，并通过专用夹板固定，密封材料良好的弹性和双层密封设计可确保箱体无论在正压或负压条件下均具有良好的密封效果

· 换热效率高：表冷盘管采用无缝紫铜管及纯铝翅片，经 12MPa 水压胀管使铜管与翅片紧密结合，确保最小的接触热阻以发挥最大的传热效率；盘管标准有 2 排、4 排、6 排、8 排可供选择；盘管电脑选型计算程序可对盘管的排数、片距、回路数等参数进行最优化设计

· 水盘干式设计：表冷盘管下设有水盘，采用干式设计，保证冷凝水顺利排放；水盘外部有 PE 保温以阻止冷凝水生成

· 过滤器布置合理：机组内部通风截面上最大限度地布置过滤器，有效降低过滤器的迎面风速，提高过滤器的使用寿命以降低运行费用；初效过滤器采用聚酯纤维材料，容尘量大、过滤效率高、阻力小；袋式中效过滤器采用新型复合人工纤维材料，阻力小、容尘量大、使用寿命长

· 低噪高效风机与传动：采用 DIDW 双进风、双宽度高效低噪离心风机，风机轴承选用名牌产品、具备自调心及自锁紧功能，风机动平衡精度达到 G4.0，大幅延长轴承使用寿命；风机整组置于减震支架上，并通过高强度阻燃挠性接头与箱体连接；标准采用 V 型皮带传动结构，并使用 Taper Lock 紧箍套衬套皮带轮及进口窄 V 带，传动效率和使用寿命更高；电机为三相鼠笼式交流电机，IP55 防护等级、F 级绝缘，底部设有调整装置可轻易调整皮带松紧

· 运输与组装方便：箱体底架设有叉车两用装置，可灵活契合现场吊装条件；箱体可分段运输，特大型箱段可散件出厂、现场组装；模块式箱体设计使机组零配件互换性极强，现场组装十分方便

应用范围

· 有净化要求且需控制温湿度的场所：医院洁净手术室与 ICU、制药 GMP 洁净车间、电子厂房、精密实验室等

· 工艺性要求较高、有一定温湿度精度要求的工艺场所（生产工艺空调、工业厂房）

· 有较高净化要求、同时需控制温湿度与噪声的场所（高净化型组合）

· 安装空间受限、但对温湿度及洁净度均有要求的改造项目（可做上下层分体组合）
