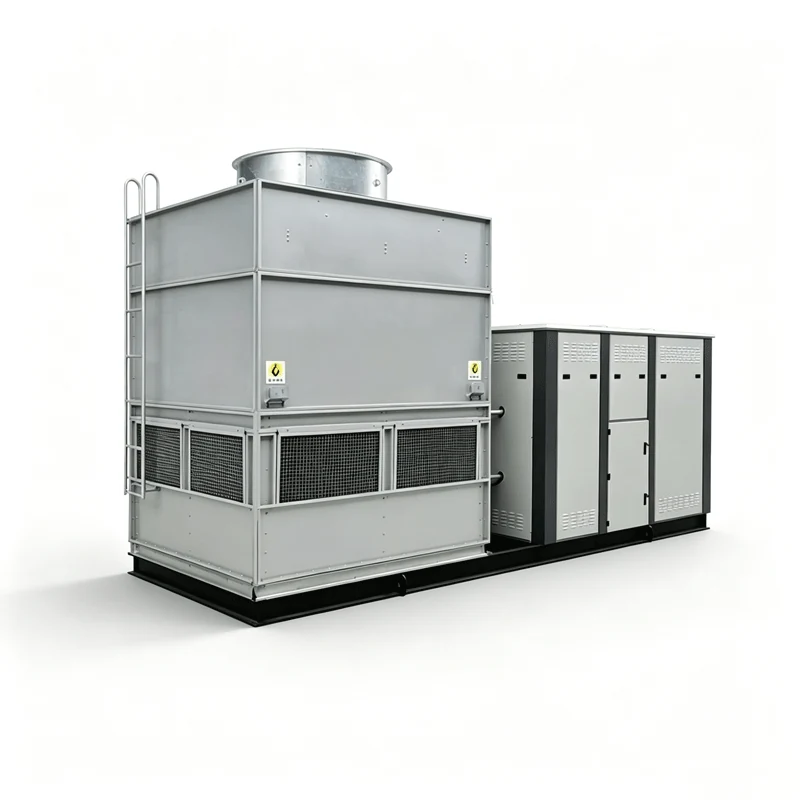

蒸发冷直膨式空调机组

蒸发冷直膨式空调机组结合了水冷和风冷的优点，以水和空气为冷却介质，利用空气的流动及部分冷却水的蒸发潜热带走制冷剂冷凝过程中所放出的热量。蒸发式冷凝器表面水膜均匀，换热效率高于水冷、远优于风冷，大大提高机组能效；且不需要冷却水系统，无冷却塔、冷却水设备及管路，节省占地面积。

机组配置智能化控制系统，可实现对医院手术室、药厂、电子厂房、精密实验室等工艺性空调系统的自动控制。机组可整体安装于屋顶、室外庭院，也可将蒸发冷凝器段与空气处理段分开安装。

技术参数规格

· 额定制冷量：130 / 170 / 230 / 270 / 315 / 360 / 440 kW（7 个规格）

· 总输入功率：39.5~137.6 kW（含压缩机、送风机、冷凝器风机、冷凝器循环水泵）

· 电源：380V/3N~/50Hz

· 压缩机：半封闭螺杆式 1 台，Y-Δ 启动

· 制冷剂：R407C，充注量 70~272 kg，焊接连接

· 室内机风量：24000~78000 m³/h；机外静压 300~500 Pa；风机功率 7.5~37 kW

· 室内机外形尺寸（长×宽×高）：4300~4700 × 2050~3900 × 1930~2900 mm

· 室内机标准功能段：压缩机段 + 回风段 + 初效过滤段 + 直接蒸发段 + 风机段（可另加功能段，机组截面尺寸宽×高不变，仅长度、重量、静压变化）

· 蒸发式冷凝器：高效蒸发式冷凝器 1 台；补水量 0.17~0.58 m³/h；补水口 DN25、溢水口 DN50~80、排污口 DN50~80

· 蒸发式冷凝器外形尺寸（长×宽×高）：2110 × 2210~3010 × 3255~4320 mm；重量 1710~3700 kg，运行重量 2710~5380 kg

· 连接管：气管、液管 Φ41.28~66.68 mm，平衡管 Φ12.7 mm

· 连接限制：室内外机连接等效管长（水平）7.5 m 为额定工况；高度差 10 m 以内、等效管长不超过 40 m

· 运行范围：名义制冷为室内回风 27/19℃、室外环境湿球 24℃；安全运行范围室内回风 18~32℃、室外环境湿球 15~30℃

· 节能效果：无冷却水中间换热环节，机组冷凝温度比传统风冷机组降低约 12℃，能效提高 50% 以上

· 能效参考（360 kW 级、室外 35/24℃）：系统总功率 111.4 kW，系统能效比 3.23 kW/kW（同冷量水冷直膨机 2.98、风冷直膨机 2.23）

· 经济性参考（制冷设计负荷 360 kW、年运行 1500 小时、1.0 元/kWh）：年运行费用约 16.71 万元，比同冷量水冷直膨机节省约 1.41 万元、比风冷直膨机节省约 7.49 万元

产品特性

· 高效节能：蒸发冷专用高效螺杆式压缩机，采用先进螺杆齿型设计与高精度加工工艺，容积效率高达 95%；配国际知名品牌高效耐氟电机，各种工况下均处于最佳效率

· 高效蒸发式冷凝器：制冷剂冷凝热直接排放给室外空气和水，无冷却水系统中间换热环节，机组冷凝温度比传统风冷机组可降低 12℃ 左右，能效提高 50% 以上，节能显著

· 布水与换热结构：循环水喷淋系统采用大流量防堵塞的靶式喷嘴，保证布水连续均匀，使水、空气、制冷剂充分进行热交换；采用风水同向混流式热交换技术及 PVC 填料组合降温技术，实现高效换热

· 高效翅片式换热器：高效内螺纹铜管增大内部换热面积并采用强化传热技术；亲水性耐腐铝箔凝结水膜薄、换热效果好、风阻小；盘管采用符合 RoHS 认证的优质无缝紫铜管与独特亲水铝箔片型制作，出厂前 100% 经气密性测试

· 能量调节：无级能量调节，灵活满足负荷变化，部分负荷效率高

· 箱体结构独特：空气处理部分采用榫头双柱箱体设计，面板与型材通过发泡后形成柱体，面板之间采用榫头结构 + 螺栓连接，可承受更大拉力及剪切力；面板内部为高密度聚氨酯发泡

· 超低漏风、防冷桥：面板之间 45° 面拼接，通过多榫头互扣 + 防漏密封圈形成迷宫式密封结构，机组漏风率低至 0.03%；面板通过榫头双柱结构与绝热橡胶结构设计，使内壁板与外界金属完全隔离，冷桥因子达欧标 TB1 级、传热系数达欧标 T1 级

· 保温性能最佳：箱体面板由低导热系数的聚氨酯和内外层钢板一次性发泡成型，发泡密度 ≥48 kg/m³，导热系数仅为 0.023 W/(m·℃)，保温隔热与降低噪音性能良好

· 卓越品质：螺杆压缩机运转部件少，国际知名品牌高效耐氟电机内置 PTC 电子保护模块，主轴采用国际知名品牌滚动轴承，寿命高达 10 万小时；机组制冷配件均采用欧美日知名可靠品牌

· 防腐耐久：蒸发冷凝器框架及箱板采用优质镀铝锌板或不锈钢板，使用寿命是普通镀锌板的 3~6 倍，阻热性强、耐热性高、外表美观；换热器焊接后整体热浸锌处理，增强防腐能力；机组出厂经严格的气密性、真空性及耐久性测试，确保整机及部件无漏点

· 运转宁静：半封闭螺杆压缩机采用双层壳体结构，运行平稳可靠、噪声低；空气处理段箱板采用高密度聚氨酯发泡板，有效阻隔风系统噪音；冷凝器采用蒸发冷专用铝合金轴流风机，前倾式风叶 + 流线型入口风筒，风阻小、风量大、噪声低、效率高

· 智能控制：国际知名品牌 PLC 微电脑控制器，64K 真彩触摸屏人机界面，中文图形显示、操作方便直观；具备大容量报警记录存储功能，便于检修人员快速排查故障；人机界面设多级密码保护，防止误操作

· 远程监控与联网：配置干接点形式远程监控信号，可方便接入用户远程监控系统（如 BAS），以干接点远程开关机组并读取运行、故障信号；配置 RS485 通讯接口，采用开放通讯协议 Modbus-RTU

应用范围

· 医院手术室、药厂、电子厂房、精密实验室等需要自动控制的工艺性空调场所

· 地铁、车站、宾馆、学校、商场、医院、电子厂房等场所

· 工业冷却项目：以 360 kW 制冷设计负荷的项目为例，年运行费用比同冷量水冷直膨机节省约 1.41 万元、比风冷直膨机节省约 7.49 万元

· 场地紧张或不允许设置冷却塔的项目：不需要冷却水系统，无冷却塔、冷却水设备及管路，节省占地面积；机组可整体安装于屋顶、室外庭院，也可将蒸发冷凝器段与空气处理段分开安装
